Что включает экспертиза паропроводов?
Экспертиза паропроводов представляет собой комплексное обследование объекта, направленное на определение технического состояния трубопровода, его элементов и возможности дальнейшей безопасной эксплуатации. Работы выполняются с учетом назначения паропровода, рабочих параметров среды, температуры и давления, продолжительности эксплуатации, характеристик металла, особенностей прокладки и фактических условий работы. Техническое диагностирование включает изучение проектной, эксплуатационной и производственной документации, паспорта оборудования, схем трубопроводов, журналов осмотров, ремонтных ведомостей и сведений о ранее выявленных неисправностях.
В состав мероприятий могут входить:
визуальный и измерительный контроль доступных участков;
проверка состояния изоляции, опор, подвесок, компенсаторов, арматуры и дренажных устройств;
неразрушающий контроль металла и сварных соединений;
измерение толщины стенок и выявление локального истончения;
поиск трещин, коррозионных повреждений, вмятин, деформаций и следов перегрева;
расчет на прочность и оценка остаточного ресурса;
проверка соответствия фактических параметров нормативным требованиям.
При необходимости аттестованный эксперт определяет зоны повышенного риска, анализирует причины появления дефектов оборудования и оценивает влияние обнаруженных повреждений металла на безопасность. По результатам обследования оформляется техническое заключение с описанием фактического состояния паропровода, выявленных несоответствий, допустимости дальнейшей эксплуатации и перечнем обязательных мероприятий. Работы проводит экспертная организация, располагающая необходимыми специалистами и средствами контроля. Документы могут использоваться для планирования ремонта, подготовки к освидетельствованию, подтверждения промышленной безопасности и принятия решения о продлении срока службы. Авеста ОТиПБ выполняет такие работы в Шадринске с учетом требований федеральных норм и правил. В сентябре специалисты дополнительно анализируют актуальность эксплуатационной документации и локальных регламентов.
В каких случаях требуется техническое диагностирование паропровода?
Техническое диагностирование паропровода требуется в ситуациях, когда необходимо подтвердить его работоспособность, безопасность и соответствие установленным нормативным требованиям. Наиболее часто обследование проводят по истечении расчетного или назначенного срока службы, перед продлением эксплуатации, после капитального ремонта, реконструкции, изменения рабочих параметров или замены отдельных участков. Необходимость диагностики также возникает при обнаружении утечек пара, резком падении давления, повышенной вибрации, неравномерном нагреве, повреждении изоляции, просадке опор или появлении постороннего шума.
Основанием для проведения работ могут быть:
предписание надзорного органа или требование ответственного за безопасную эксплуатацию лица;
отсутствие полного комплекта документов на трубопровод;
коррозионное истончение стенок и подозрение на внутренние повреждения;
авария, инцидент или нарушение штатного режима работы;
выявление дефектов оборудования при плановом осмотре;
необходимость восстановления паспорта оборудования или уточнения его характеристик;
подготовка к техническому освидетельствованию и вводу после ремонта;
намерение изменить давление, температуру, рабочую среду или схему подключения.
В процессе обследования специалисты сопоставляют сведения из проектной документации с фактической конфигурацией сети, проверяют маркировку, состояние сварных соединений, арматуры, компенсаторов, опорных конструкций и участков, подверженных термическим нагрузкам. Неразрушающий контроль позволяет получить данные без вывода оборудования из эксплуатации на длительный период и без нарушения целостности основных элементов. По итогам определяется возможность дальнейшей работы, необходимость ремонта, ограничения по режимам или обязательность замены отдельных частей. Для объектов, эксплуатируемых на опасных производственных объектах, особенно важно обеспечить контроль соблюдения требований, зафиксировать результаты в производственной документации и назначить ответственных лиц за устранение выявленных нарушений. Сведения о выполненных работах могут быть подготовлены к 2026 году в форме, удобной для включения в технический архив организации.
Какие методы применяются при обследовании паропроводов?
Методы обследования выбираются индивидуально с учетом конструкции паропровода, материала изготовления, доступности участков, параметров рабочей среды, срока эксплуатации и характера предполагаемых повреждений. Основой является визуальный и измерительный контроль. Специалист осматривает трассу, сварные швы, фланцевые соединения, места установки арматуры, опоры, подвески, компенсаторы, дренажи и участки, где возможно скопление влаги или воздействие высокой температуры. Одновременно фиксируются деформации, следы коррозии, нарушения изоляции, потеки, трещины, местные выпучивания и другие признаки ухудшения состояния.
Для получения объективных данных применяется неразрушающий контроль:

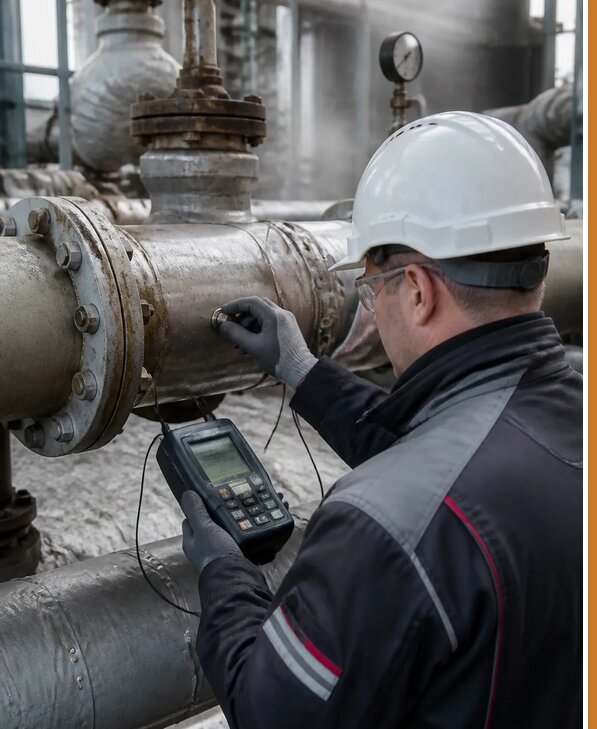

ультразвуковая толщинометрия для определения фактической толщины стенки;
ультразвуковой контроль сварных соединений для поиска внутренних несплошностей;
магнитопорошковый или капиллярный контроль для выявления поверхностных трещин;
визуально измерительный контроль геометрии и состояния элементов;
радиографический контроль, если он необходим для подтверждения качества отдельных соединений;
твердометрия и металлографические исследования при подозрении на изменение свойств металла;
тепловизионное обследование для поиска зон перегрева и нарушений теплоизоляции.
Дополнительно выполняются измерения овальности, прогиба, смещения опор и параметров компенсаторов. При наличии исходных данных проводится расчет на прочность, позволяющий оценить влияние уменьшения толщины стенки, дефектов сварных соединений, температурных циклов и механических нагрузок на надежность трубопровода. Эксперт анализирует не только отдельный дефект, но и совокупность факторов: режимы эксплуатации, качество ремонта, состояние креплений, наличие вибрации и фактическое распределение нагрузок. Полученные результаты сравниваются с проектными решениями, паспортными данными, эксплуатационной документацией и требованиями федеральных норм и правил. После завершения измерений составляется заключение, в котором указываются примененные методики, зоны контроля, выявленные повреждения металла, их размеры и рекомендации по дальнейшим действиям. При необходимости цена работ рассчитывается индивидуально, базовая стоимость отдельных процедур может составлять от 15512 руб/м².
Что проверяется в документации на паропровод перед экспертизой?
Проверка документации является обязательной частью экспертизы, поскольку достоверность выводов зависит не только от результатов измерений, но и от полноты сведений об объекте. Специалисты изучают паспорт оборудования, проектную документацию, исполнительные схемы, расчеты, сертификаты на трубы и фасонные детали, документы на сварочные материалы, протоколы контроля соединений, акты монтажа, ремонта и технического освидетельствования. Анализируются также журналы эксплуатации, записи о неисправностях, результаты предыдущих обследований, сведения о замене участков, настройки защитных устройств и данные о фактических режимах давления и температуры.
В ходе проверки устанавливается:
соответствует ли фактическая трасса проектным решениям;
имеются ли сведения о марке стали, диаметрах, толщине стенок и рабочих параметрах;
отражены ли в паспорте оборудования все изменения и ремонты;
подтверждено ли качество сварных соединений и примененных материалов;
есть ли акты скрытых работ, исполнительная документация и результаты испытаний;
назначены ли ответственные лица за эксплуатацию и исправное состояние;
ведутся ли журналы осмотров, ремонтов, дефектов и контроля параметров;
актуальны ли локальная документация, инструкции и производственная документация.
Если в документах обнаруживаются расхождения, эксперт сопоставляет их с результатами обследования объекта и фактическим состоянием трубопровода. Отсутствие отдельных документов не всегда делает экспертизу невозможной, однако может потребовать дополнительных измерений, идентификации материала, восстановления схем или проведения расширенного неразрушающего контроля. Особое внимание уделяется участкам, которые подвергались ремонту, модернизации или переносу. Если сведения о них не внесены в паспорт и эксплуатационные материалы, повышается риск ошибочной оценки остаточного ресурса. Итоговый документ содержит перечень рассмотренных материалов, выявленные несоответствия и рекомендации по приведению документации в порядок. Такая работа помогает подготовить доказательную базу для дальнейшей эксплуатации, ремонта, регистрации изменений и подтверждения соблюдения нормативных требований. Запрос на предварительный анализ документов можно направить Валерию Бориславовичу, а режим работы специалистов указан здесь: Пн-Пт 09-18 Сб-Вс вых..
Как оформляются результаты экспертизы паропровода и что в них указывается?
Результаты экспертизы оформляются в виде технического заключения или другого предусмотренного нормативными требованиями документа, содержание которого зависит от назначения паропровода, его статуса, параметров эксплуатации и цели обследования. Документ должен позволять однозначно понять, какой объект проверялся, какие методы применялись, какие дефекты оборудования обнаружены и может ли трубопровод безопасно работать в дальнейшем. В начале указываются сведения об организации, объекте, владельце, месте установки, технических характеристиках, границах обследования и основании для проведения работ.
В заключении, как правило, отражаются:
описание конструкции и фактической схемы паропровода;
данные о материале, диаметрах, толщине стенок, давлении и температуре;
перечень изученной проектной, эксплуатационной и производственной документации;
сведения о примененных методах контроля и использованных приборах;
результаты визуального осмотра и инструментальных измерений;
данные о состоянии сварных соединений, опор, арматуры, компенсаторов и изоляции;
размеры, расположение и характер выявленных повреждений металла;
результаты расчета на прочность и оценки остаточного ресурса;
вывод о соответствии или несоответствии установленным требованиям;
условия дальнейшей эксплуатации, ограничения, сроки повторной проверки и рекомендации по ремонту.
Если выявлены критические дефекты, в документе указываются участки, которые необходимо вывести из работы, заменить, усилить или дополнительно исследовать. Рекомендации формулируются конкретно: требуется ли зачистка и повторный контроль, ремонт сварного шва, замена секции, восстановление опор, обновление изоляции, проверка арматуры или корректировка режимов. К заключению могут прилагаться схемы, фотографии, ведомости дефектов, протоколы неразрушающего контроля, таблицы измерений и копии подтверждающих документов. После устранения замечаний проводится контроль соблюдения требований и оформляются дополнительные материалы. Для предприятия это позволяет обосновать решение о ремонте или продолжении эксплуатации, а также системно вести технический архив. При заказе услуги под ключ скидка от 16 процентов. Компания Авеста ОТиПБ работает с 2011 года, с 2011 года по 2026 выполнено более 2182 заказов.
